دستگاه بلوک زن چیست؟ انواع دستگاه بلوک زنی

در این مقاله قصد داریم یکی از ماشین آلات ساختمانی که در زمینه تولید بلوک های ساختمانی هست را خدمتان معرفی کنیم. اسم این دستگاه، دستگاه بلوک زن می باشد و تو صنعت ساختمان سازی و … کاربرد خاصی دارد و تو بازار انواع دستگاه بلوک زنی وجود داره که هر کدام توان و مزایا و معایب خاص خودشون دارند. در ادامه همراه پورتال جامع مهندسین ایران باشید تا بیشتر با دستگاه بلوک زن و انواع آن آشنا شوید.

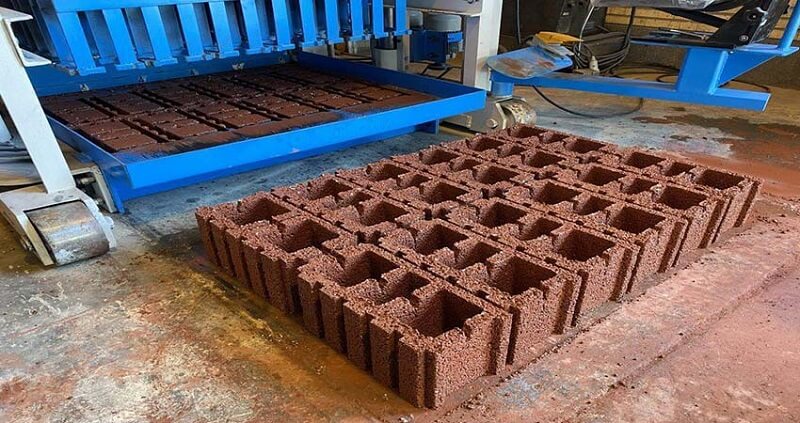

دستگاه بلوک زن چیست؟

بلوک زنی فرآیند ساخت بلوک های سیمانی است. دستگاه هایی که برای این کار استفاده می شوند، دستگاه بلوک زنی نامیده می شوند. با کمک آنها می توانید بلوک های دیواری و سقفی ایجاد کنید. این دستگاه شامل سه بخش اصلی قالب، بدنه و سمباده است

اجزای دستگاه بلوک زن

اجزای دستگاه بلوک زن

  1. الکترو ویبره
  2. سمبه
  3. قالب
  4. تابلو برق
  5. پمپ هیدرولیک
  6. شاسی
  7. سینی
  8. شیر هیدرولیک

انواع دستگاه بلوک زن

  • دستگاه بلوک زن دستی
  • دستگاه بلوک زن برقی
  • دستگاه بلوک زن تمام اتوماتیک تخم گذار
  • دستگاه بلوک زن نیمه اتوماتیک

مشخصات فنی دستگاه بلوک زن

دستگاه بلوک زن برای ساخت انواع بلوک با استفاده از برق و به صورت دستی یا اتوماتیک در کارگاه های عمرانی، ساختمان سازی و احداث کارخانجات استفاده می شود. بلوک به دلیل وزن کم و قاومت بالا در برابر زلزله، در ساختمان سازی مورد توجه قرار می گیرد و با اختلاط مصالح سیمان، شن و ماسه برای ساخت بلوک را بلوک زنی می گویند.

بلوک زن دستی

بلوک زن دستی به صورت ۲ قالبه و ۳ قالبه که به آن دستگاه بلوک زن تکی نیز می گویند و برای استفاده به برق احتیاج ندارد. در این مدل تراکم قالب ها به وسیله سمبه با حرکت دست انجام می گیرد و دستگاه بلوک زن دستی در مدت زمان ۸ ساعت، توانایی ساخت ۲۰۰ تا ۳۰۰ بلوک را دارد.

بلوک زن دستی

بلوک زن برقی

دستگاه بلوک زنی برقی شامل دو مدل بلوک زن تک موتوره و بلوک زن دو موتوره در مدل قالب های متفاوت (بلوک زن ۴ قالبه، بلوک زن ۵ قالبه و بلوک زن ۶ قالبه) به صورت دستی یا اتومات کار می کند. در مدل های برقی، حرکت دستگاه بلوک زن و تراکم قالب بلوک به وسیله مصرف برق تک فاز یا سه فاز، توسط نیروی الکتروموتور تا توان ۱.۵ تا ۳ اسب بخار انجام می گیرد که برای تولید بلوک های سقفی و دیواری مورد استفاده است، همچنین برای هر شیفت کاری می توان ۱۰۰۰ تا ۱۵۰۰ بلوک را تولید نمود.

بلوک زن برقی به دلیل کاربرد فراوان در ساخت بلوک سقفی با نام بلوک زن سقفی نیز شناخته می شود.

بلوک زن برقی

بلوک زن برقی تک موتوره

بلوک زن تک موتور برقی در انواع ۴ قالبه، ۵ قالبه و ۶ قالبه جهت تولید بلوک سقفی یا دیواری همراه با الکتروموتور ۲ اسب بخار جهت ویبره قالب و همچنین دارای چرخ کارگاهی جهت جابه جایی آسان ارائه می گردد. این بلوک زن به طور میانگین قابلیت تولید ۱۰۰۰ تا ۱۵۰۰ عدد بلوک در یک شیفت کاری ۸ ساعته را دارا می باشد.

مشخصات فنی دستگاه بلوک زن برقی تک موتور
مشخصات فنی دستگاه بلوک زنی برقی تک موتور
مدل ابعاد دستگاه (متر) وزن دستگاه (کیلوگرم) ظرفیت تولید بلوک (در ۸ ساعت)
بلوک زن برقی ۴ قالبه ۱.۷*۱.۵*۱.۵ ۲۰۰ ۱۰۰۰ تا ۸۰۰
بلوک زن برقی ۵ قالبه ۱.۷*۱.۷*۱.۵ ۲۵۰ ۱۲۰۰ تا ۹۰۰
بلوک زن برقی ۶ قالبه ۱.۷*۱.۹*۱.۵ ۳۰۰ ۱۵۰۰ تا ۱۰۰۰



بلوک زن برقی دو موتوره

بلوک زن برقی دو موتوره در دو نوع تک فاز و یا سه فاز دارای الکتروموتور ۲.۵ اسب بخار جهت ویبره قالب و الکتروموتور ۲ اسب بخار جهت حرکت برای تولید بلوک سقفی یا دیواری ارائه میگردد. بلوک زن برقی دو موتوره دارای گیربکس VF62 به همراه کلید چپ گرد و راست گرد برای سهولت در حرکت دستگاه می باشد.

مشخصات فنی دستگاه بلوک زن برقی دو موتور

مدل ابعاد دستگاه (متر) وزن دستگاه (کیلوگرم) ظرفیت تولید بلوک (در ۸ ساعت)
بلوک زن برقی ۵ قالبه ۱.۷*۱.۸*۱.۸ ۳۵۰ ۱۷۰۰ تا ۱۹۰۰
بلوک زن برقی ۶ قالبه ۱.۷*۲*۱.۸ ۴۰۰ ۲۰۰۰ تا ۲۲۰۰
بلوک زن برقی ۱۰ قالبه ۱.۷*۲.۲*۱.۸ ۴۵۰ ۲۳۰۰ تا ۲۵۰۰



ابعاد قالب دستگاه بلوک زن برقی

  • ۴۰*۲۰
  • ۴۰*۱۵
  • ۴۰*۱۰

بلوک زن نیمه اتوماتیک (بلوک زن هیدرولیکی)

در بلوک زن هیدرولیکی (تخم گذار)، ساخت بلوک دقیق تر و در تیراژ بالا انجام می شود. ویبره قالب ها به صورت برقی بوده و پرس نیز هیدرولیکی است، به همین دلیل بلوک ساخته شده ابعاد صاف و یکنواختی دارد. ورق استفاده شده در دستگاه به ضخامت ۸ میلیمتر به همراه سنبه برش cnc ارائه می شود. همچنین در یک شیفت کاری تعداد ۴۰۰۰ تا ۴۵۰۰ بلوک را می توان تولید نمود. الکتروموتور های دستگاه شامل مشخصات زیر است:

  • سیستم هیدرولیک دارای الکتروموتور سه فاز با توان ۵.۵ اسب بخار می باشد.
  • برای ویبره قالب ها از الکترو موتور با توان ۳ اسب بخار استفاده می شود.
  • برای حرکت و گردش دستگاه از الکتروموتور با توان ۲ اسب بخار استفاده می شود.

بلوک زن نیمه اتوماتیک (بلوک زن هیدرولیکی)

مشخصات فنی دستگاه بلوک زن نمیه اتوماتیک (بلوک زن هیدرولیک)

مدل ابعاد دستگاه (متر) وزن دستگاه (کیلوگرم) ظرفیت تولید بلوک (در ۸ ساعت)
بلوک زن هیدرلیک ۶ قالبه ۲*۱.۵*۲ ۶۰۰ ۱۸۰۰-۲۵۰۰
بلوک زن هیدرولیک ۸ قالبه ۲*۱.۵*۲ ۶۵۰ ۲۵۰۰-۳۲۰۰
بلوک زن هیدرولیک ۱۱ قالبه ۲*۱.۵*۲ ۷۵۰ ۳۰۰۰-۴۰۰۰



ابعاد قالب دستگاه بلوک زن نیمه اتوماتیک (بلوک زن هیدرولیک)
  • بلوک سیمانی ۴۰*۲۰*۱۰
  • بلوک سیمانی ۵۰*۲۰*۱۵
  • بلوک سیمانی ۴۰*۲۰*۲۰
  • بلوک سیمانی ۴۰*۲۰*۷

ابعاد قالب دستگاه بلوک زن نیمه اتوماتیک (بلوک زن هیدرولیک)

بلوک زن اتوماتیک (دستگاه بلوک زن ثابت)

دستگاه بلوک زنی ثابت (یا دستگاه سیار، تخم گذار، دستگاه بلوک زنی پاکت دار) برای ساخت بلوک به نظارت یک اپراتور نیاز دارد. پس از ساخت، بلوک ها بر روی پالت چوبی در زیر دستگاه قرار گرفته و برای خشک شدن به محل مناسب منتقل می شود. از ویژگی های دستگاه می توان به امکان نصب سیلو، امکان تعویض قالب برای ساخت انواع بلوک و امکان ساخت حداکثر ۱۴۰۰۰ بلوک در یک شیفت کاری اشاره کرد. همچنین دستگاه تمام اتوماتیک می تواند به صورت دستگاه بلوک زن اتوماتیک ۱۲ قالبه سیلودار با ظرفیت های مختلف نیز ساخته شود. الکتروموتورهای به کار رفته در دستگاه بلوک زن اتوماتیک شامل دورهای ۱۴۰۰ و ۳۰۰۰ RPM می باشد، که عبارتند از:

  • برای سیستم هیدرولیک (الکتروموتور با توان ۱۵.۵ اسب بخار)
  • برای ویبره قالب بلوک (دو الکتروموتور با توان ۳ اسب بخار)
  • برای حرکت دستگاه (الکتروموتور با توان ۱ اسب بخار)

بلوک زن اتوماتیک (دستگاه بلوک زن ثابت)

مشخصات فنی دستگاه بلوک زنی ثابت

مدل تعداد قالب در هر مرحله ابعاد دستگاه (متر) وزن دستگاه (کیلوگرم) ظرفیت تولید بلوک (در ۸ ساعت)
بلوک زن هیدرولیک ۶ ۲*۲.۲*۲.۵ ۲۵۰۰ ۳۵۰۰-۴۵۰۰
۱۱ ۲*۲.۲*۲.۵ ۲۵۰۰ ۶۰۰۰-۸۰۰۰
۸ ۲*۲.۲*۲.۵ ۲۵۰۰ ۴۰۰۰-۵۰۰۰
بلوک زن هیدرولیک ۱۲ قالبه سیلودار ۱۲ ۲.۶*۲*۳ ۴۵۰۰ ۶۰۰۰-۸۰۰۰
۲۲ ۲.۶*۲*۳ ۴۵۰۰ ۱۰۰۰۰-۱۴۰۰
۱۶ ۲.۶*۲*۳ ۴۵۰۰ ۷۰۰۰-۹۰۰۰



ابعاد قالب دستگاه بلوک زن تمام اتوماتیک (دستگاه بلوک زن ثابت)
  • ۱۵*۲۰*۴۰
  • ۲۰*۲۰*۴۰

مخلوط بتن در دستگاه بلوک زن

مخلوط بتن مصرفی در ساخت بلوک باید از یک پیمانه سیمان پرتلند و ۳/۵ پیمانه شن ( به درشتی حداکثر نصف ضخامت نازک ترین دیواره بلوک) و۲/۵ پیمانه ماسه و ۱۵۰-۱۳۰ لیتر آب برای بتن لرزیده یا ۱۸۰-۱۶۰ لیتر برای بتن نلرزیده تشکیل شده باشد، در صورتی که ساختن بلوک با وسایل مکانیکی انجام گیرد، قالب باید تا ارتفاع معینی بالاتر از سطح نهایی آن پر شده و مخلوط درون قالب دستگاه پس از لرزاندن، کوبیده و صاف گردد.

پس از قالب‌گیری بلافاصله بلوک‌ها را از دستگاه جدا کرده و آن‌ها را بر روی پالت‌های تعبیه شده به محل عمل آوری منتقل کنید. چنانچه تولید بلوک به وسیله ماشین‌های بلوک زنی سیار (تخم کن) انجام شود، بستر زیر بلوک‌ها باید صاف، تمیز و عاری از آلودگی و خاک بوده و با بتن یا اندود سیمانی پوشیده شده باشد.

همچنین برای جلوگیری از تابش آفتاب، ریزش باران و وزش باد، بلوک‌ها را باید در محل‌های سرپوشیده و دور از جریان هوا تولید کرد. در مورد تولید بلوک با ماشین‌های خودکار باید به مشخصات فنی خاص ماشین توجه کافی گردد.

هنگامی که دمای محیط از ۵ درجه سلسیوس کمتر باشد، باید تولید بلوک در محوطه روباز را متوقف نمود. به منظور جلوگیری از آثار تخریبی ناشی از تابش مستقیم خورشید، خصوصاً در دمای بیش از ۲۵درجه سلسیوس، وزش باد، شسته شدن توسط باران و آبپاشی نادرست، کاهش سریع درجه حرارت در روزهای اول و سرمای زیاد و یخ‌زدگی، عمل آوری بلوک‌های بتنی امری است ضروری، فاصله زمانی بین قالب گیری بلوک‌ها و آغاز عملیات مراقبت حداقل ۴ تا ۵ ساعت خواهد بود.

کاربرد دستگاه بلوک زن

در مبحث ماشین آلات ساختمانی و راهسازی، دستگاه بلوک زن به منظور تهیه بلوک در ابعاد و انواع مختلف (بلوک ساختمانی دیواری و سقفی) کاربرد دارد که معمولا برای ساخت بلوک به حجم ۴۰ کیلوگرم یا تقریبا یک فرغون ملات با درصد رطوبت پایین احتیاج است. عملیات اختلاط مصالح برای ساخت بلوک به وسیله دستگاه همزن بتن انجام می شود که به طور تقریبی نسبت یک پیمانه سیمان پرتلند، ۳.۵ پیمانه شن، ۲.۵ پیمانه ماسه و درصدی آب برای ساخت ملات مناسب می باشد. همچنین در کارهای عمرانی بلوک های پوکه ای و سیمانی بیشترین کاربرد را دارند.

مصرف برق دستگاه بلوک زن

برق مصرفی در دستگاه بلوک زن ۲۲۰ تا ۳۸۰ ولت می باشد که به طور کلی دستگاه بلوک زن دستی به وسیله برق تک فاز کارآیی مناسب را خواهد داشت. ولی بلوک زن اتومات و بلوک زن نیمه اتوماتیک برای راه اندازی به برق سه فاز احتیاج دارند. تفاوت سیستم برقی تک فاز و سه فاز در دامنه توان آنها است که برق تک فاز توان ثابت ندارد و برق سه فاز به صورت توان ثابت می باشد.

نکات استفاده از دستگاه بلوک زن

  • در صورتی که دمای محیط کمتر از ۵ درجه سانتی گراد باشد، ساخت بلوک در فضای روباز انجام نشود.
  • در صورتی که دما بیش از ۲۵ درجه درجه سانتی گراد باشد، درجه حرارت دستگاه با روش های مناسب کاهش یابد.
  • بعد از ۴ تا ۵ ساعت پس از قالب گیری بلوک ها، عملیات مراقب از دستگاه بلوک زن شروع گردد.
  • بلوک ها به دور از تابش مستقیم نور خورشید و بارش باران قرار گیرد.
  • اگر از بلوک زن به صورت سیار استفاده می شود، از قرار گرفتن بلوک ها در سطحی صاف و بدون آلودگی اطمینان حاصل کنید.

انتخاب دستگاه بلوک زن مناسب

  • اجزاء مختلف دستگاه بلوک زن مانند نوع ورق ها، نوع الکتروموتورها، سیستم هیدرولیک و آلیاژ قطعات، دارای کیفیت مناسب باشد.
  • حرکت فرمان های دستگاه بلوک زن، مانند سیستم هیدرولیک بصورت آهسته یا شتاب زده نباشد.
  • دستگاه بتواند بدون گیر و ایرادی کار کند، مانند حرکت سنبه که نباید به قالب ضربه وارد کند و همچنین حرکت رفت و برگشتی ریل و سینی روان و بدون گیر باشد.
  • چکش یا ویبره دستگاه بلوک زن بتواند ضربه را به صورت کوبه ای (پرسی) و فشار مناسب به بلوک وارد کند.

سرویس و نگهداری بلوک زن

  • در زمانی که قالب ها خالی است از ویبره زدن پرهیز شود، زیرا سبب آسیب به دستگاه بلوک زن می شود.
  • بعد از اتمام عملیات ساخت بلوک، قالب ها را تمیز نمایید.
  • دستگاه بلوک زن باید در زمین صاف قرار بگیرد تا در زمان ساخت بلوک دچار مشکل نشود.
  • واسکازین و روغن هیدرولیک به صورت دوره ای تعویض شود.
  • برای محافظت از الکتروموتور از نوسانات برق جلوگیری شود.
  • الکترو موتور در معرض رطوبت و آب قرار نگیرد.
  • از فشار بیش از اندازه به سمبه دستگاه خودداری گردد.
  • ریل و سمبه دستگاه به صورت منظم، روان کاری شود.
  • نحوه ساخت دستگاه بلوک زنی دستی و انواع دیگر به گونه ای است که بهتر است قالب دستگاه بلوک زن پس از تولید ۱ میلیون بلوک تعویض شود.

مزایای دستگاه بلوک زن

  • توانایی تولید بلوک در تیراژهای مختلف
  • استفاده از ورق ضخیم و الکتروموتور باکیفیت در ساخت دستگاه بلوک زن
  • امکان تولید انواع بلوک های بتنی و لیکا
  • طراحی استاندارد و مقرون به صرفه
  • تولید انواع بلوک با دقت بالا در ابعاد مختلف

منبع: famcocorp
